PoroDict + MatDict 孔隙空间特性的分析和可视化模块

PoroDict和MatDict模块用于描述和计算多孔介质的孔隙空间特性。用于PoroDict模块分析计算的模型可以通过CT、μCT或FIB / SEM的图像数据生成或是由GeoDict生成。

PoroDict模块可以分析计算以下几个方面的特性：

几何孔径分布
通过球体在孔隙体积中的拟合来确定孔隙半径。该方法是纯几何方法，不能区分通孔、闭孔和盲孔。
孔隙度测定法下的孔径分布
相当于实验的方法，如MIP（压汞法）或LEP（液态挤压法），计算压入介质的非润湿液的体积。该方法和几何孔径分布相似，但是考虑了干扰边和封闭孔隙的连通性。

渗流通道
计算能通过介质的球形颗粒的最大直径以及相应的最短路径。此外，用户可以计算出例如：五个最大的孔（以及对应的最短路径）或一个指定直径球体的八条最短路径。球体的最短路径显示为可视动画。

表面积
使用统计学方法计算材料的表面积，使圆形曲面近似正确。此外，可以计算体素的表面。

三相接触线
一个系统的三相接触线的长度是基于笛卡尔方向上的体素边缘来计算的。接触线的长度特别依赖于结构拓扑及其对性能的影响。

开闭孔隙度
计算开孔和闭孔的数量和体积。开孔从材料的表面到核心，形成广泛连通的孔隙网络。封闭或孤立的孔不会向任何方向的表面打开。

弦长分布（CLD）
多孔介质几何形状的CLD可以被精确的比较。在孔径分布不能通过几何或孔隙度测定法来确定的情况下，CLD可以用于二维的横截面。

起泡点压力
基于最大通孔和杨氏拉普拉斯方程来计算起泡点。

欧氏距离变换(EDT)
EDT可以给出孔隙内任意点（体素）到最近孔隙固体边界的距离。

通过分水岭算法识别孔隙

采用分水岭算法对介质孔隙体积进行分段。然后分段计算孔隙的数量和分布。

在许多其他应用中，PoroDict模块可用于:

确定砂岩的几何结构特征

分析在石油天然气开采储层的地下样品

表征电池中使用的材料。

PoroDict通过分水岭算法对GrainGeo创建的陶瓷模型进行孔隙识别。

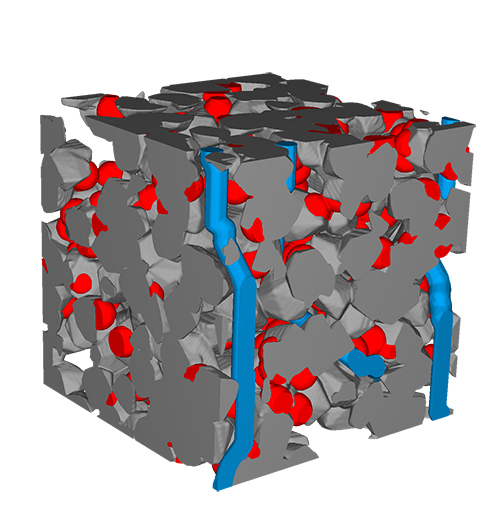

PoroDict计算同一陶瓷模型的渗流通道

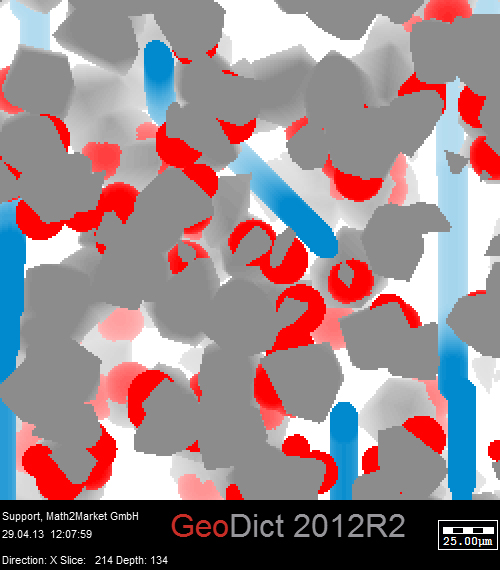

PoroDict计算的渗流通道的SEM二维视图
